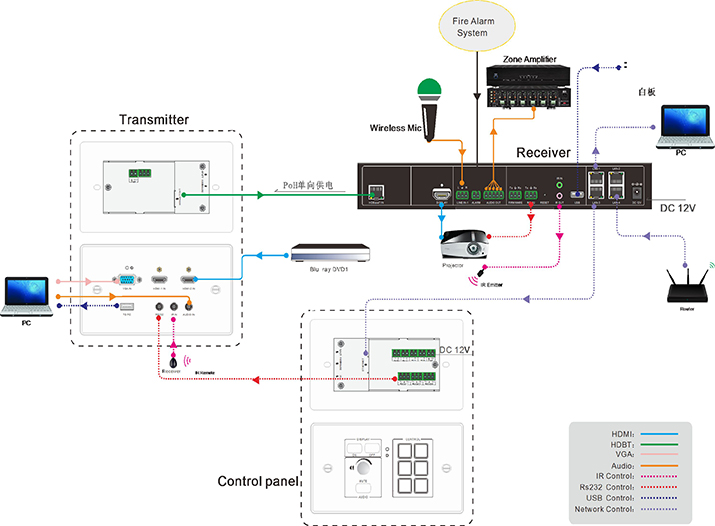

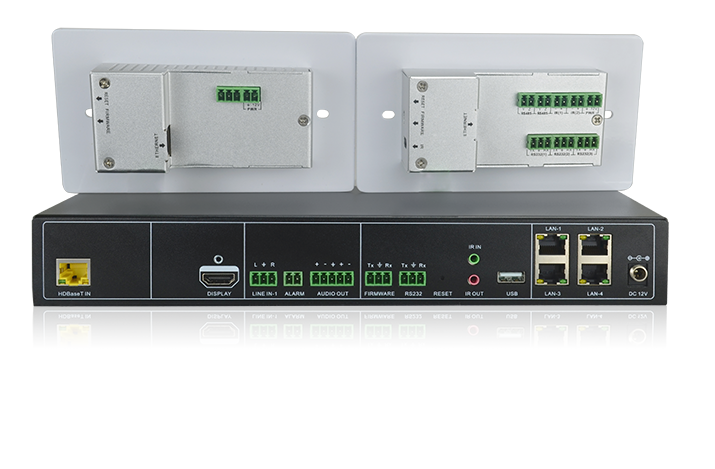

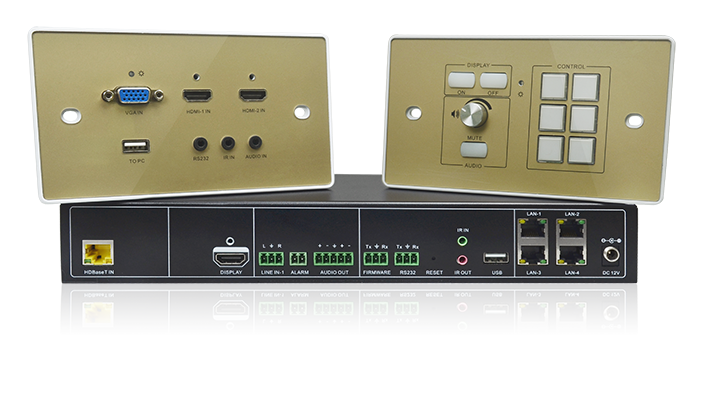

EMX-Cshare 是一款应用于初中，高中教育市场的分布式产品，主要包括有：M301, TPHD214T, WP9, 继电器以及上位机控制软件共5个部分，为教育行业提供灵活、便捷的现代化多媒体解决方案;
控制面板
规格 | |
编程端口 | 1路ETHERNET |
控制软件 | WP9 |
控制端口 | 3路RS232，2路RS485，2路IR,1xTCP/IP |
控制接口 | 3 x 3PIN凤凰座，4 x 2PIN凤凰座 |
其他 |
1个音量调节旋钮 |
电源 | 12V DC |
静电等级 | 15KV |
工作温度 | -10℃ ~ 50℃ |
相对湿度 | 10% ~ 90% |
外形尺寸 | 156.0mm x 86.0mm x 38.0mm |
重量 | 300g |
外形颜色 | 默认为白色、黑色、土豪金色、灰色、浅色木纹、深色木纹可选配 |
发射器
音视频接口 | |
输入 | 2路HDMI+1路VGA+1路AUDIE IN |
输入连接器 | Type A 19针母接口；15P D型母接口 ；3.5mm立体声接口； |
输出 | 1路HDBaseT+1路USB |
传输模式 | HDBaseT |
控制接口 | |
控制接口 | 1路 USB；1路 RS232；1路 IR IN |
常规 | |
电源 | 远端供电或本机供电（12V DC） |
静电等级 | 15KV |
最大不失真 | 2V |
底噪 | 小于-80db |
信噪比 | 1khz,0db,≥80dB |
频响 | 20hz~20khz,±1dB |
工作温度 | -10℃ ~ 50℃ |
相对湿度 | 10% ~ 90% |
外形尺寸 | 156.0mm x 86.0mm x 43.6 mm |
重量 | 320g |
外形颜色 | 默认为白色、黑色、土豪金色、灰色、浅色木纹、深色木纹可选配 |

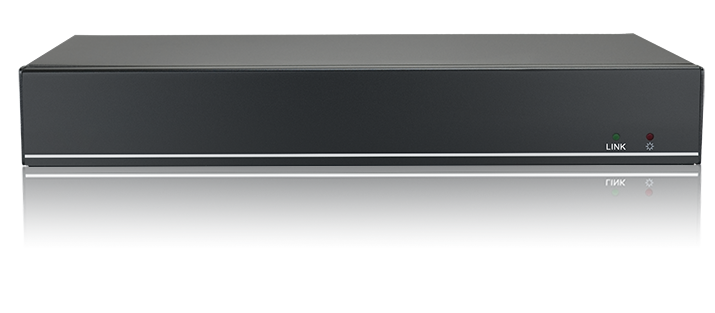

接收器
视频接口 | |
输入 | 1路 HDBT |
输入连接器 | RJ45接口 |
输出 | 1路HDMI |
输出连接器 | Type A 19针母接头 |
音频接口 | |
输入 | 1路模拟音频LINE IN |
输出 | 1路AUDIO OUT |
输出连接器 | 5-pin插拔接线端子; |
常规 | |
最大不失真 | 2V |
底噪 | 小于-80db |
信噪比 | 1khz,0db,≥80dB |
带宽 | 支持100Mbps |
频响 | 20hz~20khz,±1dB |
静电等级 | 15KV |
电源 | 12V DC |
功耗 | 21W |
工作温度 | -10℃ ~ 50℃ |
相对湿度 | 10% ~ 90% |
外形尺寸 | 300.0mm x 44.0mm x 130.0 mm |
重量 | 600g |
产品特性：
● HDMI输出信号最大分辨率为1920x1080@60HZ。
● 控制面板支持红外学习，支持IR学习内容的读出和写入。
● 每个按键都可以通过控制软件进行编程，发送RS232/485指令对外围设备（矩阵切换器、摄像机、投影机等）进行指令控制。
● 支持自定义按键标签。
● 采用HDBase T技术。
● 支持IR红外控制。
● 支持IR透传。
● 支持RS232本机及远端通讯和控制。
● 支持固件升级。
● 主机可满足长时间无故障连续工作，支持7×24小时不断电运行。
