MUH44TPR2-N是一款集成HDBaseT技术的矩阵切换器，支持的输入信号有：4路HDMI视频信号、4路红外信号。支持的输出信号有：4路HDBaseT视频信号、2路本地HDMI视频信号、4路红外信号、4路数字音频信号、4路模拟音频信号；支持分辨率为4Kx2K视频信号；HDBaseT端口支持PoC功能。本产品支持EDID学习与手动设置功能，并且与远端可实现双向IR、RS232通讯。产品控制方式多样灵活，可通过配套遥控器控制、前面板按键控制、红外控制、RS232串口控制、GUI图形用户界面控制。

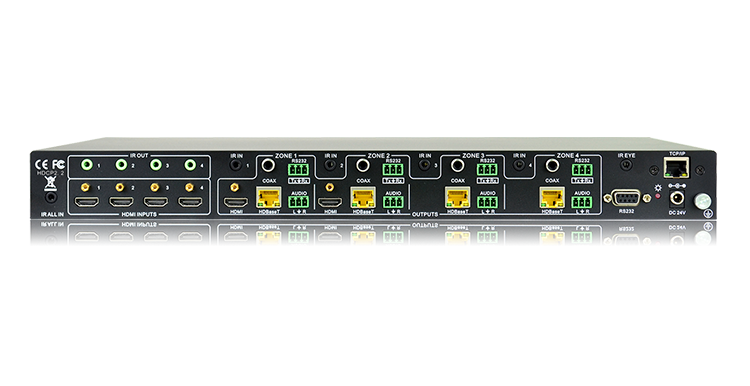

视频输入 | |
输入 | 4 路HDMI |
输入连接器 | HDMI A Type母接头 |
最小/最大电平 | T.M.D.S. 2.9V～3.3V |
输入阻抗 | 差分线100Ω |
视频输出 | |
输出 | 2路HDMI,4路HDBaseT |
输出连接器 | HDMI A Type母接头； RJ45带灯母接头 |
最小/最大电平 | T.M.D.S. 2.9V～3.3V； |
输出阻抗 | 差分线100Ω |
HDBaseT输出距离 | 1080P@60Hz ≤70米 CAT5e/6 |
4Kx2K@30Hz ≤35米 CAT5e/6 | |
常规视频 | |
最高数据速率 | 10.2Gbit/s |
最大支持分辨率 | |
切换速率 | 200ns（最长时间） |
HDCP协议 | 支持高带宽数码内容保护（HDCP）协议，兼容HDCP2.2， |
EDID管理 | 内置EDID管理功能 |
音频输出 | |
输出 | 立体声音频，数字音频 |
输出连接器 | 4路3.81间距插拔接线端子 左(L); 右(R);中间 (GND) |
立体声输出 | 耳机输出：失真度0.1% 32Ω/70mW@1KHz, 失真度0.1% 16Ω/105mW@1KHz，支持PCM |
数字音频输出 | 支持PCM、Dolby Digital 、DTS、DTS-HD音频格式 |
频率响应 | 20Hz～20KHz |
控制 | |
控制端口 | 4路IR OUT 3.5mm音频座(草绿色) |
4路IR IN 3.5mm音频座（黑色） | |
1路IR EYE 3.5mm音频座（黑色） | |
1路TCP/IP RJ45母接头 | |
1路RS232 9针母RS232连接器 | |
4路RS232 3.81mm间距插拔接线端子 左(Tx); 右(Rx);中间 (GND) | |
前面板控制 | 按键 |
红外控制 | 前面板IR接收器，IR延长接收器 |
串口控制 | 9针母RS232连接器 |
协议 | 通过TCP/IP协议 |
常规 | |
工作温度 | -10 ～ +40℃ 相对湿度 10% ～ 90% |
电源 | 24V DC 2.5A 功耗 最大功耗：48W 待机功耗：10.8W |
机箱尺寸 | 436（长）×235（宽）×44（高）mm 重量 2.0Kg |
产品特点：
● 支持HDMI 1.4，支持4Kx2K,且支持3D信号，兼容HDCP 2.2 标准
● 输入带有HDCP自动检测功能，且能手动管理HDCP功能（开/关）
● 自动识别输入分辨率
● 4路HDBaseT输出端口支持PoC功能，传输1080P信号最远可达70米，传输4Kx2K信号最远可达35米
● HDMI、HDBaseT端口支持热插拔
● HDMI内嵌音频格式支持PCM、Dobly Digital、DTS、DTS-HD，输出立体声音频支持PCM格式

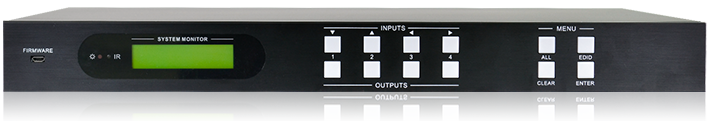

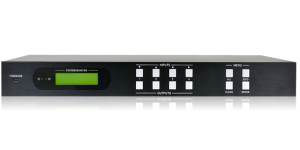

● 前面板按键可查询输入/输出端口连接状态、通道切换对应状态、输入/输出信号是否带HDCP、输出信号分辨率等

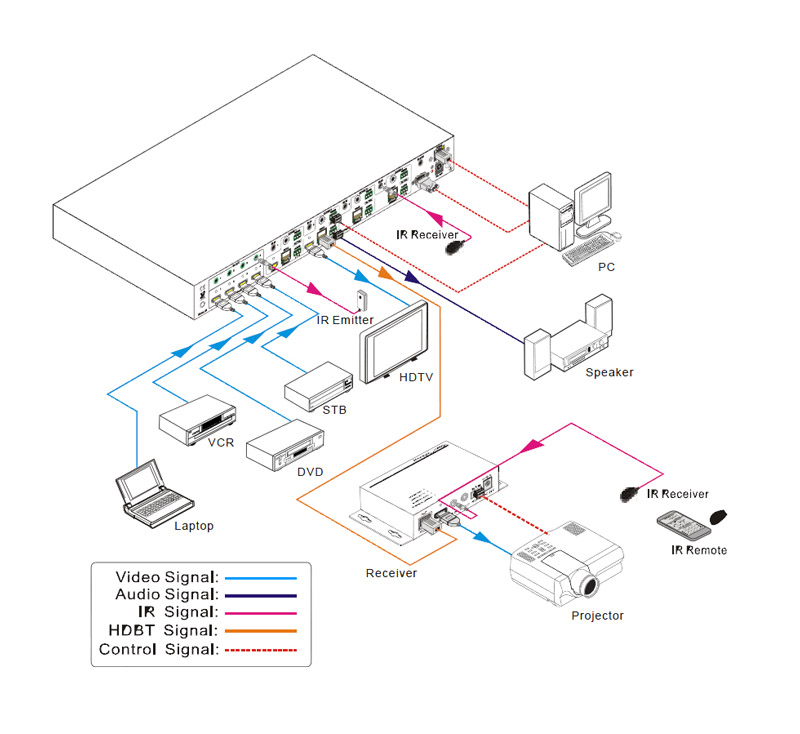

● 支持RS232双向传输：点对点控制远端（3Pin），多对一远端控制本机（3Pin），一对多控制远端（DB9），一对一远端控制本机（DB9）
● 支持IR双向控制：点对点控制本机、一对多控制（IR ALL IN）、多对一控制（IR矩阵）
● 支持GUI界面控制功能
● 支持智能EDID管理功能
● 内置5种EDID数据，可通过前面板按键或者串口指令发送EDID数据到输入端
● 支持USB在线固件升级与GUI图形用户界面升级
● 支持断电记忆功能
