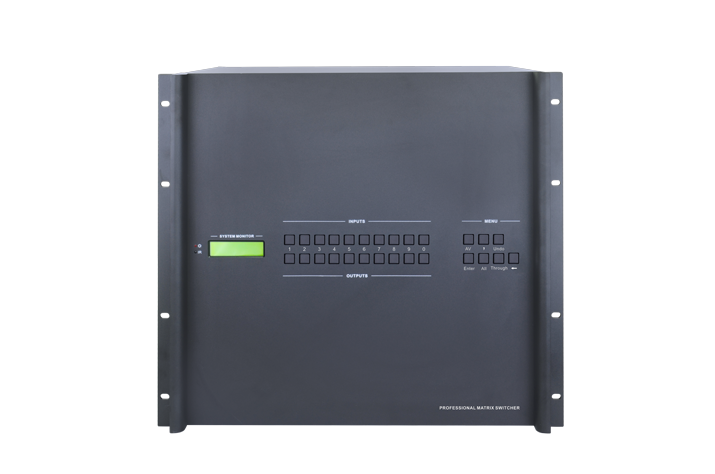

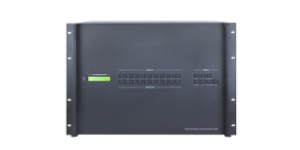

LMX64-N

LMX64-N是一款可以加载16张输入信号卡和16张输出信号卡的模块化混合矩阵。它支持各种数字和模拟信号卡组合,以及各种信号之间的交叉切换。它为混合信号环境提供一个完整的模块化处理方案,可用于教育机构、控制中心、会议室、多媒体教室等领域。

    • 参数
    • 特性

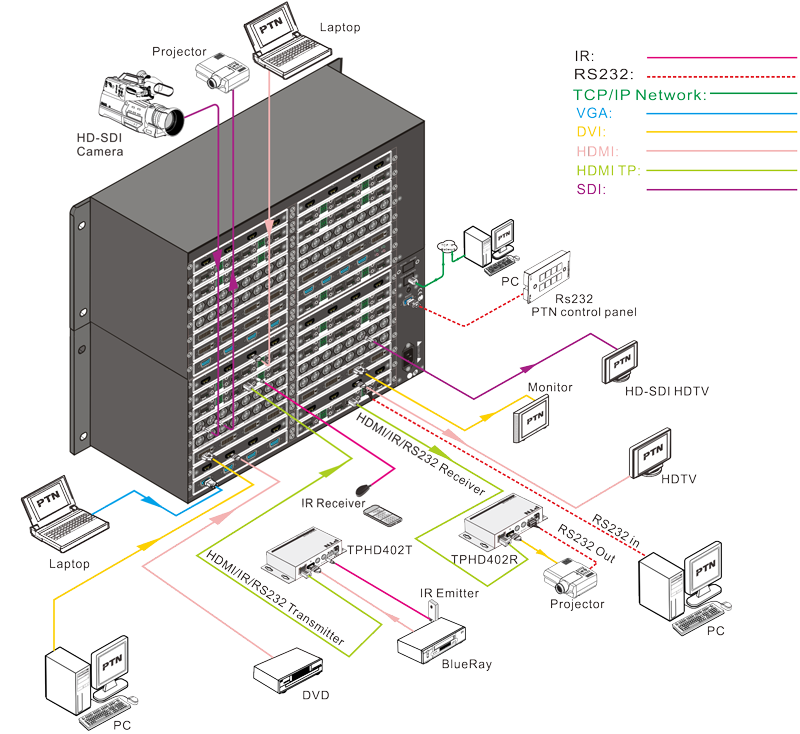

    • 系统图
    • 下载
    • 咨询


    控制部件
    串行控制口
    9针RS232母头连接器
    针脚配置
    2=TX,3=RX,5=GND

    面板机箱

    结构

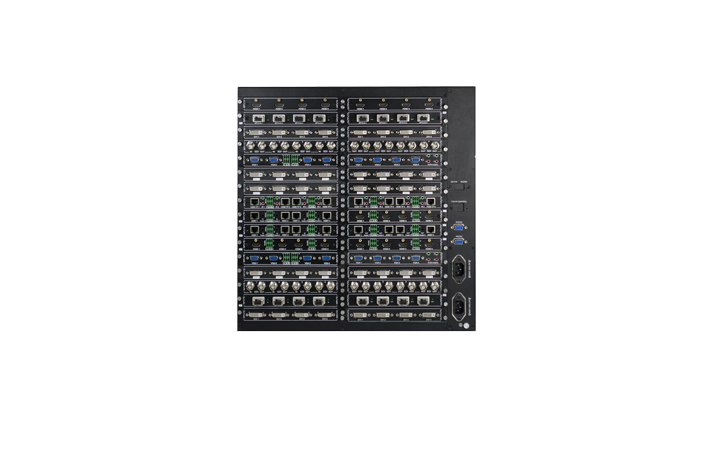

    可插拔信号卡
    前面板控制
    按钮
    协议
    TCP/IP
    常规
    电源
    100VAC~240VAC ,50/60Hz
    湿度
    10%~90%
    工作温度
    -10~+40℃
    最大功耗
    550W
    机箱尺寸
    (W*H*D)

    不带挂耳:437x444x317mm(10U)

    带挂耳:483x444x317mm(10U)






    产品特性:


    ●可配置输入/输出信号卡的模块化矩阵主机,支持4x4到64x64的音视频切换;
    ●支持所有常用输入/输出信号卡,与HDMI,HDBaseT,SD/HD/3G-SDI,光纤,DVI和VGA(兼容YUV,YC及CVBS)可以任意输入切换到任意输出;
    ●采用FPGA架构,内部自建核心运算机制,无内嵌操作系统;
    ●总线交换技术,每路信号采用单独专用通道进行传输,保证所有信号图像的实时显示
    ●设备具有倍频倍线功能,对图像信号进行倍线缩放、倍频增强显示,将不同分辨率的信号统一处理输出相同分辨率的信号;
    ●真正的交叉切换,不分信号格式,可以任意输入切换到任意输出;
    ●先进的EDID管理,保障更大的兼容性;
    ●支持HDMI1.4a,支持3D;
    ●支持HDBaseT技术集成;
    ●瞬时显示切换,确保过渡平稳运行;
    ●独特的像素时钟技术,提供卓越的输出传输和准确的时间;
    ●支持按钮,IR和RS232控制,可选TCP / IP控制,同时兼容第三方控制;
    ●现场升级和热插拔,保证友好的用户体验;
    ●支持掉电保护,断电不会丢失参数和功能设置;
    ●国际标准电源支持(AC100~AC240V,50/60Hz),安全认证;
    ●兼容HDCP;
