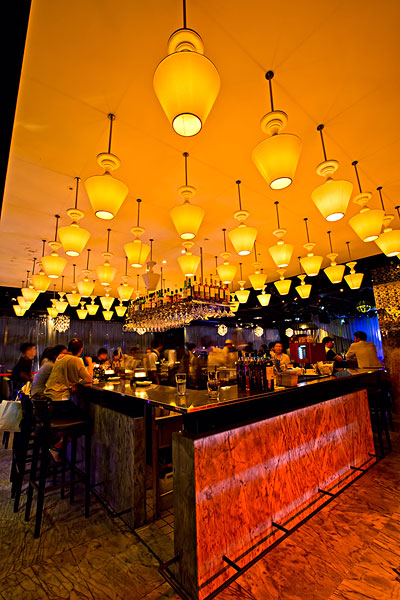

咖啡厅

客户需求

咖啡厅里的不同客户可能有不同的观影需求,比如有些客户喜爱足球,有些客户喜爱看演唱会,有些客户喜欢看新闻节目,这样就要求不同的区域能显示不同的视频信息,例如有6路HDMI高清输入、6路HDMI高清输出,最高支持4K×2K分辨率。

显示设备距离机房较远,且呈分散式分布,要求布线简洁、美观大方。

产品控制方式要多样灵活简单,每个区域可根据顾客喜好随意选择自己喜好的节目且互不干扰。

具有EDID管理功能,兼容各种型号的输入输出设备。


需求分析

可选择支持6路HMDI高清输入、6路HDBaseT高清输出,支持4K×2K分辨率的矩阵切换器。

采用Cat5e/Cat6网线进行长距离传输,并带POE功能,为了便于集中管理,减少布线,产品要求自带红外、RS232控制通道,且一条网线能双向传输IR、RS232控制信号。

主流控制方式有:RS232、IR、GUI,可选择支持这些控制的设备。

EDID管理功能,适应现场不同的显示设备,不同的分辨率。

方案设计

咖啡馆音视频方案的设计原则是满足顾客对音视频节目的多样化需求,布线简洁美观,控制灵活方便,其中音视频信号、控制信号通过网线传输。

根据客户需求,本案例以MUH66TP-N为核心搭建系统。MUH66TP-N 是一款集成 HDBaseT 技术的矩阵切换器,支持的输入信号有:6 路 HDMI 输入、6 路音频输入、6 路 IR 输入。支持的输出信号有:6 路 HDBaseT 输出、3 路本地 HDMI环出、6 路 IR 信号输出、6 路音频输出。视频信号分辨率支持 4Kx2K,音频输入输出口均可通过指令选择内嵌音频或外接音频。本产品支持 EDID 学习与手动控制管理功能,并且与远端可实现双向 IR、 RS232 通讯控制。 产品控制方式多样灵活, 可通过配套遥控器控制、

前面板按键控制、红外控制、RS232 串口控制、GUI 图形用户界面控制


配置清单

序号 设备名称 设备型号 品牌 数量 单位
1 高清HDBaseT切换矩阵 MUH66TP-N PTN 1
2 接收终端 TPHD402PR PTN 6
3 IR套件 ACC-IR PTN 6
4 HDTV —— —— 若干
5 投影机 —— —— 若干
6 网络机顶盒 —— —— 若干
7 蓝光DVD —— —— 若干
8 电脑 —— —— 若干
9 摄像头 —— —— 若干
10 音箱 —— —— 若干
11 小功放 PA2B PTN 1
12 小中控 WP8 PTN 1

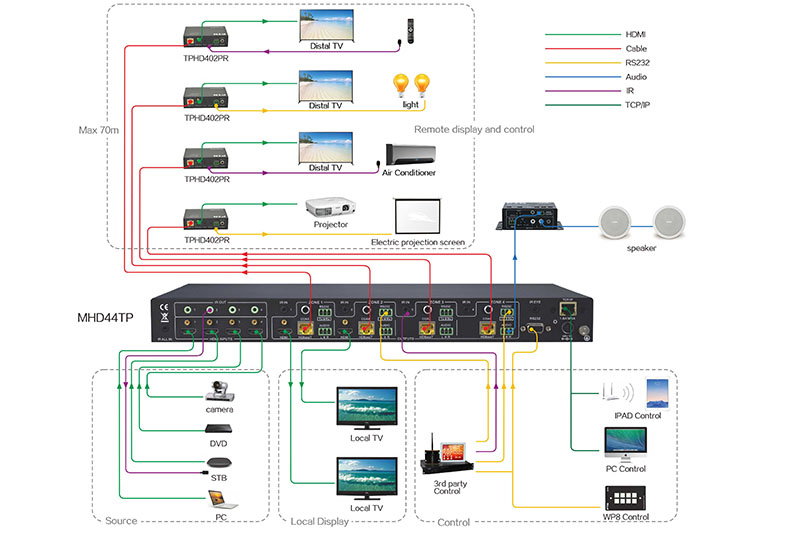

系统图


打印
  • 兴业银行案例


    5月初兴业银行深圳分行福田兴业银行大厦会议大厅项目调试完毕,其中里面的核心,视频切换及传输器使用的是PTN产品。该会议室的显示终端是两台投影仪、两台大屏电视机;视频源是分布在会议桌4个方位的地插、以及宝利通的视频会议终端。方案配置的PTN产品有:混插矩阵MMX88A...





    该会议室集合了多输入、多输出、多信号格式,要把这些不同的输入输出设备进行集中管理,就需要用到混插矩阵,而且现场环境要求高清视频能远距离传输,如果直接使用视频线线,会面临布线困难、视频质量下降甚至没有图像的问题,我们在方案设计的时候考虑到现场美观以及实用性,选择了HDBaseT的传输方案。所以在产品选择上,我们以PTNMMX88A矩阵为核心,配合不同的卡板来适应不同的信号源和显示设备的视频管理,同时用TP卡搭配TPHD402P远距离传输,只需要一根普通网线就可以完成远程的需求,布线简便美观。




    系统图




    PTN产品与宝利通视频会议终端完美兼容也值得称道,系统运行稳定流畅。
