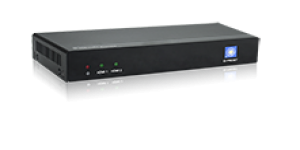

TPUH423L

TPUH423L 是一款用于延长高清视频信号传输距离,并确保信号无损的HDBaseT中继器,其主要与矩阵设备、以及HDBaseT信号传输器搭配使用。4K信号传输的距离可达70m,1080P信号的传输距离达100m。

    • 参数
    • 特性
    • 系统图
    • 下载
    • 咨询




    输入

    输入端口

    HDBT IN

    输入视频信号

    最高分辨率达4Kx2K/60Hz 4:2:0;
    支持HDCP2.2,并向下兼容

    输出

    输出端口

    HDMI-1 OUT;HDMI-2-OUT;
    HDBT OUT;AUDIO OUT

    输出视频信号

    最高分辨率达4Kx2K/60Hz 4:2:0;
    支持HDCP1.4,并向下兼容

    常规

    内嵌音频信号

    支持PCM/Dobly/DTS

    模拟音频输出信号

    支持PCM

    模拟音频频率响应

    20 Hz to 20 kHz,±3 dB

    传输模式

    HDBaseT

    RS232控制端口

    RS232-1;RS232-2

    波特率

    9600

    外置电源

    输入:100VAC~240VAC,50/60Hz
    输出:12VDC,2A

    最大功耗

    14W

    工作温度

    0 ~ 50℃

    相对湿度

    10% ~ 90%

    机箱尺寸(W*H*D)

    200mm x 25mm x 100mm

    产品净重

    357g



    产品特性:


    支持产品级联,每个HDBaseT通道最多支持6台TPUH423L级联。

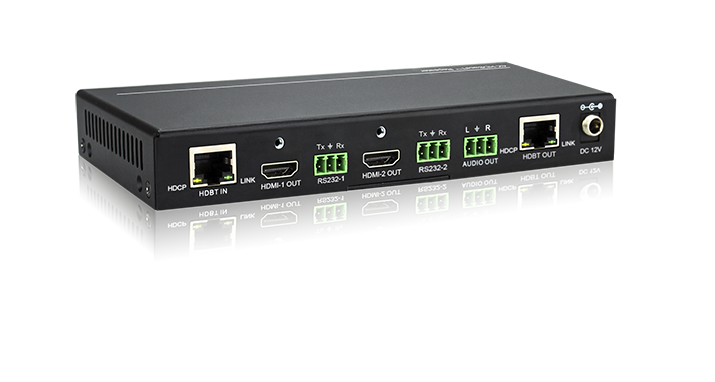

    1路HDBT输入,1路HDBT输出,2路本地HDMI输出,以及1路HDMI音频
    分离输出。
    2路RS232端口,支持3种RS232透传控制:点对点、点对多,以及单向
    广播式控制。

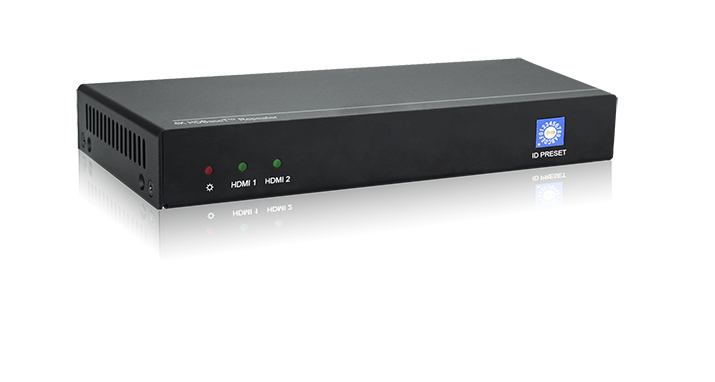

    ID拨码开关,用于设置ID地址以区分级联的多台HDBaseT中继器。
    视频输入/输出分辨率最高支持4Kx2K@60Hz 4:2:0。
    4Kx2K 和1080P信号的传输距离分别可达70m和100m。
    HDBT端口支持CEC透传。
    支持EDID管理。
    支持HDCP降级处理。
