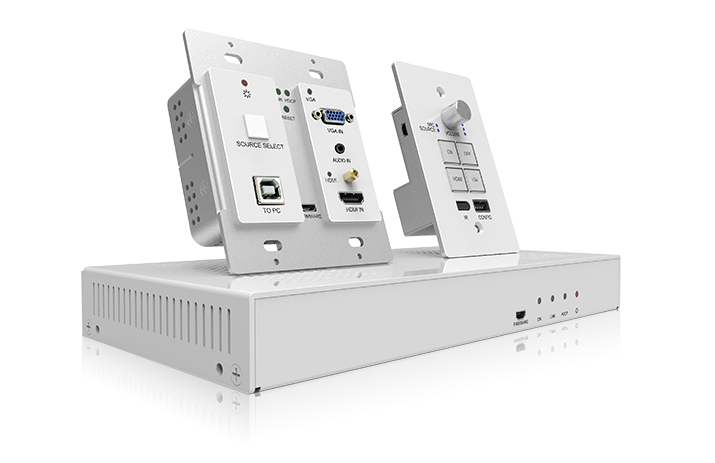

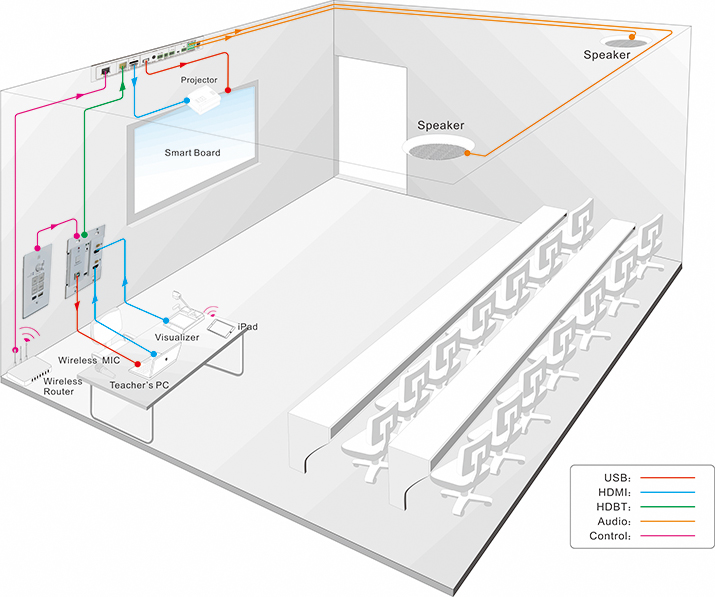

K12提供了教室和培训室的完善解决方案，通过平板电脑控制，可与PC、实物展台、麦克风、显示设备、电子白板、扬声器进行连接，为创造理想的教学环境面努力。K12通过CAT6网线实现供电和远距离1080P的HDMI信号输入输出，通过传输USB、RS232、IR等控制信号实现相关设备集中控制。K12是一套由发射器、接收器、控制键盘组成的体质教育系统解决方案。●壁挂式平板的HDBaseT的变送器（K12-TX1) x 1●HDBaseT技术接收器（K12-RX1) x 1●控制键盘（K12-PAD1)
发射器
音视频接口 | |
输入 | 1路HDMI;1路VGA |
输入连接器 | Type A 19针母接头；DB15母接头 |
输出 |
1路PoC IN/HDBT OUT； |
输出连接器 | RJ45接口 |
传输模式 | HDBaseT |
控制接口 | 1路USB;1路 Micro USB |
常规 | |
传输距离 | 1080P@60Hz≤30m |
频带宽 | 10.2Gbps |
符合标准 | 支持HDMI1.4和HDCP1.4标准 |
工作温度 | 0 ~ 50℃ |
相对湿度 | 10%～90% |
外形尺寸 | 105 x 89 x 44 mm |
重量 | 240g |

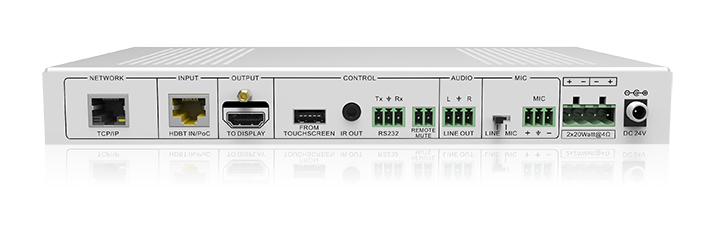

接收器：
音视频接口 | |
输入 | 1路 HDBT+Power |
输入连接器 | RJ45接口 |
输出 | 1路HDMI |
输出连接器 | Type A 19针母接头 |
音频接口 | |
输入 | 1路麦克风MIC |
输入连接器 | 3-pin插拔接线端子 |
输出 | 1路功放2x20Watt@4Ω; 1路模拟音频LINE OUT |
输出连接器 | 4-pin插拔接线端子;3-pin插拔接线端子 |
控制接口 | 1路USB-A;1路IR OUT ； 1路RS232;1路TCP/IP（RJ45） |
其他接口 | 1路REMOTE MUTE(2-pin插拔接线端子) |
常规 | |
音频格式 | HDMI内嵌音频：PCM/Dolby/DTS； MIC输入音频： PCM； 模拟音频：PCM |
传输距离 | 1080P@60HZ（Cat5e/6a）≤30m |
带宽 | 10.2Gbps |
标准 | 支持HDMI1.4 和HDCP1.4 |
电源 | DC24V 2.71A |
功耗 | 55w (Max) |
工作温度 | 0 ~ 50℃ |
相对湿度 | 10% ~ 90% |
外形尺寸 | 250x 31 x 130 mm |
重量 | 642g |
控制面板：
规格 | |
程序读出与写入端口 | 1路Micro USB |
数据传输端口 | 1路RS232+Power |
其他 |
1个音量调节旋钮;1个内置IR接收头 |
工作温度 | 0 ~ 50℃ |
相对湿度 | 10% ~ 90% |
外形尺寸 | 114x70 x34mm |
重量 | 140g |
产品特性：
● HDMI、VGA输入信号可自由切换。
● 输出信号分辨率可调并支持: 1024x768, 1280x720, 1280x800, 1360x768,
1600x1200, 1920x1080, 1920x1200。
● 支持HDCP1.4。
● 支持MIC音频输入。
● 支持2x20w功放输出。
● 红外学习控制面板。
● 支持IR学习内容的读出和写入。
● 支持UPNP功能。
