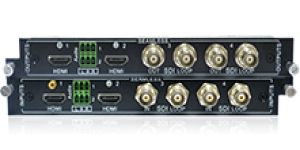

4I-SH&4O-SH 是一款HDMI&SDI无缝输入/输出信号卡,无缝默认分辨率为1920x1080P@60Hz。
输入信号卡 | |
输入 | 2路HDMI信号（兼容DVI）； |
输入连接器 | Type A 19P 母头； |
功耗 | 13W |
输出信号卡 | |
输出 | 2路HDMI信号（兼容DVI）； |
输出连接器 | Type A 19P 母头； |
功耗 | 12W |
HDMI输入端口 | |
色深 | 8 & 10 & 12 bit |
信号类型 | HDMI、DVI |
温度 | 0℃～ +50℃ |
HDMI输入端口 | |
色深 | 8bit |
信号类型 | 6.75Gpbs |
温度 | 10% ～ 90% |
音频格式 | HDMI内嵌音频与模拟音频均只支持PCM |
标准 | 支持HDMI1.3 |
EDID管理 | 支持EDID学习功能 |
SDI输入端口 | |
输入电平 | T.M.D.S 2.9V～3.3V |
输入阻抗 | 75Ω |
视频信号 | SDI、HD-SDI、3G-SDI |
SDI输出端口 | |
输入电平 | T.M.D.S 2.9V～3.3V |
输入阻抗 | 75Ω |
视频信号 | SDI、HD-SDI、3G-SDI |
带宽 | 6.75Gbps |
最高分辨率 | 1080P@60Hz |
工作温度 | 0℃～ +50℃ |
相对湿度 | 10% ～ 90% |
色深 | 8&10& 12bit |
工作距离 | 1080P≤100米（请使用优质线材） |
产品特性：

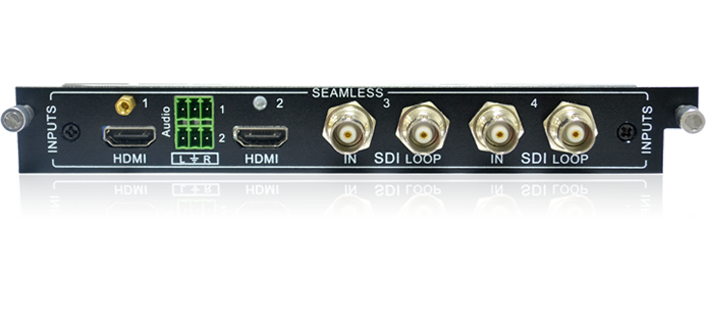

● 输入信号卡：2路HDMI输入，2路音频输入，2路SDI输入，2路SDI环出。

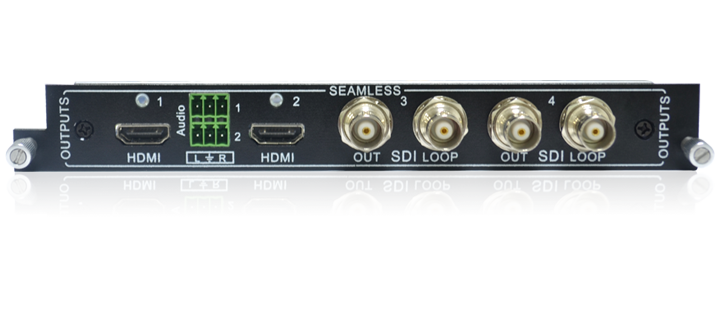

● 输出信号卡：2路HDMI输出，2路音频输出，2路SDI输出，2路SDI环出。
● 无缝默认分辨率为1920x1080P@60Hz。
● HDMI端口支持HDMI1.3, HDCP1.3，兼容DVI信号；默认分辨率为1080P@60Hz。
● HDMI支持音频加嵌和解嵌功能。
● SDI信号格式支持SDI、HD-SDI、3G-SDI，具有倍线功能，默认将低输入分辨率倍线为1080P@60Hz输出。
● SDI输入输出均带2路SDI LOOP。
● 输入信号卡具有字符叠加功能，可通过指令更改字符相关属性，相关指令详见指令表。
● 最多支持36种分辨率输出。
● SDI输出使用同轴线缆传输可支持最远100米（1080P信号）传输距离。
● 指令选择输入音频为HDMI内嵌音频/外接模拟音频，默认为HDMI内嵌音频。
